作図ツール使い方

長さ：

距離方向

線の太さ

線の種類

線対称

選択線をクリックして選択

線の長さを印刷結果に表示する

線の長さを表示始点・終点を表示

テキスト編集

文字の大きさ回転 °

縦書き線と平行

上段のテキストボックスに文字を打ち込んで、作図画面をクリックすると文字を配置できます。
文字を打ち込んで上の色を選択すると、文字に色を付けられます。
保存を押すと、下段に保存できます。
複数行も保存できます。
よく使う文章を保存しておくと便利です。
下段タブの右上の＋を押すとフォルダを増やせます。
よく使う文章をフォルダ分けして収納することができます。

検索と置き換え

検索

検索する文字を入力してください。

置き換え

平行線

距離（cm）数出来上がり線に端を合わせる

入力した後、基準線の平行線を作りたい側をクリック（タップ）すると指定された間隔と本数で平行線が描けます。

縫い代幅指定

縫い代の幅を入力して決定した後、出来上がり線をクリックすると「縫い代 ○cm」タグを付けます。線を複数選択してから決定すると一括で設定できます。

タグ付きの出来上がり線は、端点がわずかに離れていても計算上は一つの輪郭として扱います。縫い代ツールを押すと自動作成します。

縫い代

縫い代幅（cm）

幅を選んで「線対象に縫い代を付ける」を押し、出来上がり線をクリックすると、その線に縫い代を作図します。
幅を選んで出来上がり線をクリックすると、「縫い代 1cm」などのタグだけを付けます。幅を選び直してクリックすると、縫い代幅タグを変更できます。
「線対称にする」で指定した基準線は、隣接辺が直角でない場合に縫い代を線対称で補います。
タグ付け後に「縫い代を付ける」を押すと、すべてのタグ付き出来上がり線に縫い代を作成します。
自動縫い代つけ機能を使ったとき、たまに角の線が描画されないことがあります。
この場合は角合わせでつないでください。

縫い代角加工

基準線の長さ（cm）

縫い代を一周付けた後、縫製で基準にする辺の角に近い側をクリックします。選んだ辺に直角な基準線を作り、その辺の縫い代端を整形します。

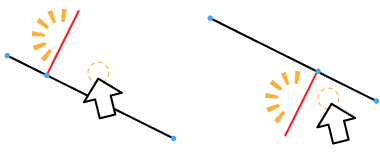

垂線

長さ（cm）点に垂線を付ける

選択した線の一番近くの点に直角に線を引けます。先に数値入力しないと線は引けません。クリックした側に垂線が描画される。

選択

ツール

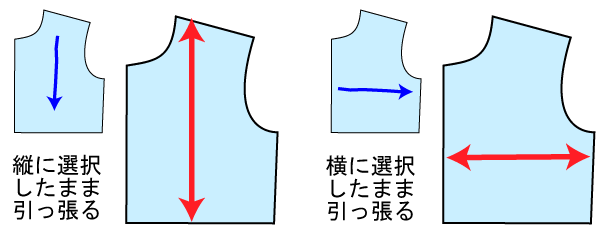

布の向き

出来上がり線の内側で縦にドラッグすると90°、横にドラッグすると0°で作図します。ドラッグした位置を基準に、両端を出来上がり線に合わせます。

距離数

未実装

グループ化

グループ化した要素を一括で処理できます。

アンカーポイント編集

ハンドルをクリックまたはドラッグして選択し、削除ボタンかDeleteキーを押すと、その側のハンドルだけを削除できます。

このツールを選択し、カーブの線か点をクリックすると、カーブの形を変えられるハンドルが出るので、これでお好みの形に変更できます。

点追加

距離（cm）数

点移動

距離角度

電卓

点をドラッグして移動ができます。
移動元の点をダブルクリックし、次に移動先の点をダブルクリックすると後に選択した点に吸着します。
距離と角度、方向キーでも移動位置を操作できます。
PC版は右クリックでカーソルのそばに操作メニューが開きます。

線合わせ

最初に選択した線を基準に後でクリックした線が、短ければ伸び、長ければ切り落としたりできます。

長さ変更

変更したい長さ（cm）

変更を押してから直線の変更したい側をクリックします。反対側の端点を起点に、クリック側だけを指定した長さへ変更します。

等分割

回数

分割したい数を入力して線をクリックすると同じ長さになる位置で分割されます。
複数点がある線の場合、点と点の間を当分割します。

直線

距離方向

線の太さ

線の種類

カラーパレット

点にくっつかない

ドラッグすると線が引けます。
右クリックで操作メニューが出ます。上のテンキーと方向キーでも操作できます。
指さしのカーソルが出ている時にドラッグすると、点を重ねた状態で線を描けます。
矢印を押すと矢印の方向に線が引けます。
距離を入力するとその長さの線が引けます。
電卓機能もあるので計算しながら線を引くこともできます。

円

半径（cm）円周（cm）中心を合わせる半径の線を表示する

円周か、半径どちらかを入力するとそれを元に円を描きます。

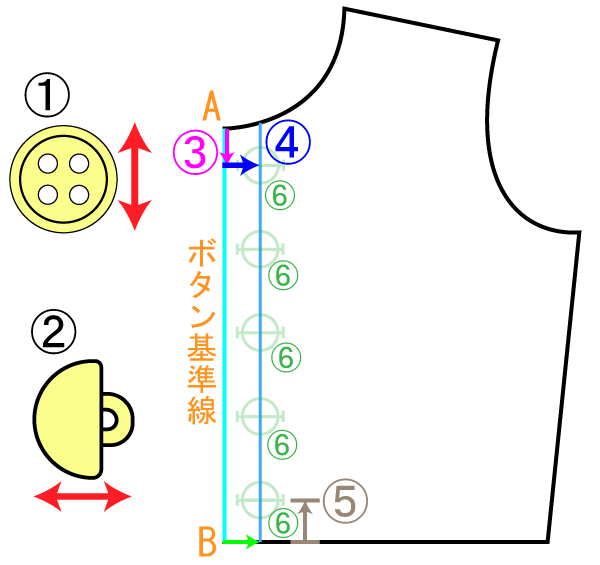

ボタン・ボタンホール

① ボタンの大きさ（cm） ② ボタンの厚み（cm） ③ 端からの距離（cm） ④ 深さ（cm） ⑤ 反対の点の距離（cm） ⑥ ボタンの数

ボタンの位置の起点 A B

数値を入力後、ボタンを付けるための基準になる辺をクリックしてください。選んだ辺には自動で「ボタン基準線」タグが付きます。

ボタンホールは、ボタンの大きさ＋ボタンの厚みで表示します。「端からの距離」は角からの距離、「深さ」は選んだ辺から布の内側方向の距離です。

ボタンの大きさと厚みだけを入力した場合は、クリック位置にボタンの印を付けられます。すべて入力した場合は、選んだ基準辺から数値で配置します。

複写

距離方向

線対称

選択してからクリックするとコピーができます。もう一度クリックすると貼り付けができます。線対称にチェックを入れた場合、後にクリックした線を基準に左右（上下）対称にできます。

図形

四角

横（cm）縦（cm）

横・縦を入力して、作図エリアをクリックすると四角を描画します。

設定

管理者：操作記録

ローカル版専用です。開始すると左側に録画パネルと動作のヒストリーを表示します。

ブランド名

管理者専用です。型紙中央に表示する透かし用の名称です。Google認証の個人識別には使用しません。

ブランド名

端末への保存

当方サーバーへ作図データを自動保存する処理はありません。作図データは「ファイルの保存」で端末に保存してください。バックアップが必要な場合は、Googleドライブ連携を利用できます。

Googleドライブへの自動バックアップ

未連携

管理者パスワード

画像

回転（度）拡大（％）縮小（％）透明度（％）

端末内の画像を選び、作図エリアをクリックして配置できます。配置後はドラッグして移動できます。自分のブランドのロゴを入れることができます。

有料版に切り替える

現在機能作成中！
使えるようになるまで
楽しみにしていてね！完成を楽しみに待っているイラスト

設定

表示

文字を表示グリッドを表示背景

レイヤー

文字検索

作図

座標スナップ矢印キー移動

情報

追加タグ、テキスト定型文、開いている型紙上の画像配置を設定JSONとして保存・読み込みします。画像はDXF本体には保存されません。

互換
